Настройки редактора для черчения релейных схем



Для черчения релейных схем требуется произвести необходимые настройки  и ввести некоторые правила черчения релйеных схем в редакторе Visio.

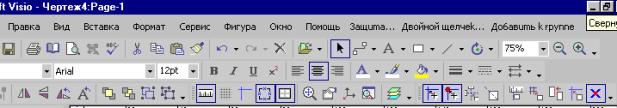

При первой загрузке редактора мы наблюдаем только 2-е панели инструментов это стандартная и форматирование

Все  или почти все кнопки вам уже знакомы по другим приложениям пакета офис, так что рассмотрим специализированные команды для данного редактора



  - данная пиктограмма отрывает трафареты. Редактор не привязан к одной базе элементов, и при передачи файла с чертежом элементная база . передаётся вместе с данным документом. Так же можно обмениваться базами данных трафаретов их можно переносить и передавать на любых источниках информации и устанавливать в программу не имеющие данных трафаретов. Как создаются трафареты будет рассмотрено ниже.

Трафареты которые поставляются вместе с графической программой можно открыть войдя в «Файл\шаблоны». Там же есть команда которой можно создать шаблон.

 -указатель пожалуй это основной из элементов управления им можно выделять объект, группу объектов, текст. Перетаскивать на другое место, редактировать текст менять размеры  выполнять различные действия с маркерами.

это ниспадающее меню, стоит нажать на маленький треугольник, находящийся с боку и у данной иконки появятся другие команды.

При создании релейных схем здесь  наиболее часто применяется только инструмент точки присоединения, инструмент соединения стоит вообще удалить из интерфейса программы через редактирование панели инструментов,   в связи с его не пригодностью соединения эл. фигур., инструмент штампа не нашёл применения , но не исключено его использование для размножения фигур на рабочем листе.

Инструмент текста данную команду лучше не использовать , как вставлять надписи в чертёж будет показано ниже





остальные команды панели управления интуитивно понятны это рисование таких примитивов как квадрат линии , кривые и поворот объектов.



Для черчения релейных схем требуется добавить несколько панелей инструментов. Панели инструментов можно добавит через главное «меню\Вид\Панельинструментов».

Или «главное меню\сервис\настройка» в данном режиме также есть возможность добавлять нужные пиктограммы, через вкладку меню «команды» необходимую иконку просто перетаскиваем на то место на котором вы хотите видеть данную команду . Например приближение и удаление. Так же можно удалять невостребованные команды.

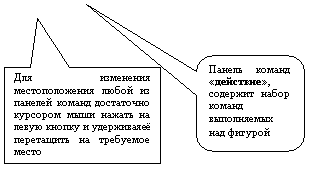

Для  удобства черчения релейных схем желательно добавить такие категории: действие, просмотр, прыжки клея(см.ниже), категорию шрифт добавлять по желанию. Данные пиктограммы в основном дублируют команды из главного меню.

















Произведём настройку параметров привязки и позиционирования.



Параметры привязки и позиционирования

По умолчанию, фигура может соединиться с другой фигурой только через точки (маркеры) соединения, а с точкой или линией привязки – только через маркеры выделения. Изменить параметры соединения и позиционирования позволяет инструмент привязки –  «Прыжок и клей», расположенный в пункте меню «Сервис». В диалоговом окне на двух панелях с закладками  General (Главная)  и  Advanced (Улучшенная) размещено множество настроек, которые можно изменить, установив или сняв флажки в чек-боксах. На рисунках показаны обе закладки. Рассмотрим основные настроечные параметры.

·                                На панели «Главная», при установленных флажках:

o «Приклейка» -  “склейка” фигур с помощью коннектора, признак -  красные рамки вокруг фигур, иначе при перемещении связь нарушается.

o «Привязка перемещения» -  перемещение – от узла к узлу (“скачки”), точная привязка по узлам, применение линий и точек привязки,  иначе эти инструменты не работают.

o «Динамическая сетка» -  дополнительная сетка через центры фигур, линии появляются при перемещении одной из них.

o «Оси рисования» – дополнительные направляющие под углом 45˚  для целей позиционирования фигур при компоновке макета.

·        На панелях «Привязка перемещений К» и  «Приклеивание е»  установленные флажки  указывают, с какими элементами листа и фигуры связаны инструменты Привязка  приклеивание.



 большая часть привязок вынесены на панель управления,

при создании релейных схем  в основном будет использована привязка к точкам соединения  иногда потребуется прибегать к привязке к боксу выравнивания , когда возникнет необходимость совмещать несколько фигур рядом.

На панели «Улучшенный» по умолчанию устанавливаются галочки параметров:

o       «Center alignment axes» -  оси выравнивания проходят через геометрический центр фигуры.

o       «Linear extension» - пунктирный луч, показывающий продолжение линии.





·        На панели «Сила привязки и перемещений» можно переопределить величину “скачка” в пикселях при движении курсора относительно линейки и сетки, при приближении к точкам привязки или соединения.



Следует отметить, что установки параметров соединения и позиционирования, принятые по умолчанию,  оптимальны для большинства видов работ, а их изменение должно быть оправдано необходимостью настройки под специфику чертежа или диаграммы. Так, отключение параметра «привязки Snap» не рекомендуется: пропадает свойство дискретности листа и, как уже отмечалось, большинство инструментов привязки перестают работать.





Итак приступим к созданию чертежей релейных схем в редакторе Visio.Любая фигура в редакторе состоит из примитивов, это круг, дуга и линия..

Перед нами открыто окно редактора слева трафареты в шаблоне «релейные элементы их несколько. Это «контакты коммутационных устройств», «соединители , таблицы» и «релейные элементы»







допустим нам требуется создать такой  элемент схемы



в трафарете «релейные элементы мы берём необходимые нам элементы и перетаскиваем их на область рабочего листа  причем, фигуру предохранитель требуется развернуть на 90. Развернуть, отобразить можно через меню «Фигура»\«развороты»  или через «панель управления» команды «действие».



теперь произведём горизонтальное выравнивание дугогасительного контакта и катушки реле:

1.      выделяем эти объекты

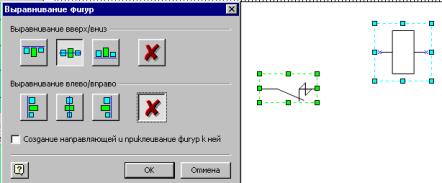

2.      производим выравнивание «Фигура»\«назначение фигур»





3.      в итоге получаем 2 фигуры (и более) находящихся на одной линии. Данное действие делается для удобного соединения  фигур. У фигур их шаблона «релейные элементы» данная операция позволяет расположить несколько элементов  и более в одну линию и точки привязки у них будут совпадут, далее нам останется просто поднести коннектор к точке соединения и соединить фигуры, см. ниже..



Теперь произведите выравнивание предохранителя и шинки. Так же выделив оба элемента и произведя выравнивание командой .

В итоге мы получим такой вот чертёжик.



далее произведите выделение элементов :контакт, предохранитель и шинка.

 И объединение этих трёх элементов в одну группу командой «Фигура»\»группировка»\

Или нажатием на кнопку на панели  управления



И скопируем данный объект. Копировать можно стандартным способом через  меню копировать, вырезать , вставить. Можно командой штампа, можно также выделить и удерживать левую клавишу мыши и удерживая клавишу мыши нажать на клавишу «Ctrl» на клавиатуре, не опуская нажатых клавиш двигаем мышку в сторону  и мы получим точную копию объекта..

Теперь произведём зеркальное отображение скопируемого объекта, данное действие можно произвести либо командой из меню «Фигура» или на панели инструментов  далее данный объект  перетаскиваем по правую сторону катушки реле.

и производим разблокирование груп элементов.



Произведём горизонтальное выравнивание элементов катушки реле, и контактов дугогасительных.

Произведём горизонтальное выравнивание предохранителей

рекомендации. Сетку включать по желанию, из привязок должна быть включена только привязка к точкам соединения, иначе фигуру будет затруднительно поставить на требуемое место.

 панель инструментов должна выглядеть подобным образом



Производим соединение фигур на нашем чертеже.

В редакторе для соединения фигур в релейных чертежах рекомендуется применять два вида коннекторов это  коннектор прямой, и коннектор под углом, остальные рекомендуется применять по мере надобности. Попробуем соединить прямым коннектором    реле и контакт.

Берём и перетаскиваем прямой коннектор на рабочую область и кидаем его рядом с элементами которые необходимо соединить мы видим что у коннектора есть 2 зелёных маркера ,  за зелёный квадратик курсором (который должен находится в режиме «Инструмент указателя» )  подтягиваем его к точке соединения., режим «точки соединения «на панели инструментов   должен быть включён, иначе соединения коннектора не произойдёт на точку соединения

Второй конец коннектора подносим к «дугогасительному контакту» зелёный маркер заменяется красным что свидетельствует о том что коннектор приклеился к точке соединения.  теперь если мы переместим одну из фигур, коннектор потянется за фигурой, можете совершить данное действие. Любое действие в редакторе можно отменить на 20 ходов назад (устанавливается «Сервис»\«Параметры») нажатием на кнопку на «панели инструментов» стандартные



Добавим сопротивление.

Теперь установим режим «привязки к боксу выравнивания»

Из трафарета релейные элементы возьмём точку  и перенесём точку на участок соединения между: контакт реле  - реле - контакт и вы увидите что точка  сама прыгнула на коннектор и встала прямо по середине линии. Потому что ранее мы уже установили галочку «прыжок на середину линии) Точка (любая фигура, коннектор) может прыгать и приклеиваться на точки соединения, на окончание линии, на маркеры вершины только в том случае если какой либо из этих режимов включен. Поэтому всегда нужно следить какой вид привязки задействован.





При соединении фигур коннектором всегда следите чтобы режим привязка точки соединения был включен а маркер коннектора менял цвет с зелёного на красный при прыжке коннектора на точку соединения



Как только узловые точки установлены обязательно дезактивировать режим

Вам следует поэкспериментируеть с командой «Точки присоединения» на панели управления



















После  того как мы соединили все фигуры можно наносить надписи.

Надписи в редакторе Visio лучше создавать перетаскивание из трафарета «соединители, таблицы»  введи текст







После нанесения всех надписей мы получаем готовый чертёж.

Теперь давайте попробуем самостоятельно создать нижнюю часть чертежа.



Далее нам требуется нанести пояснительные надписи.

Здесь желательно наносить надписи в рамке. В трафарете «соединители таблицы» есть мастер «рамка для надписей»



Переносим данную фигуру на рабочий лист.

Данную фигуру можно повернуть отобразить, изменить ширину и высоту есть возможность повернуть в ней текст.  Чтобы внести текст достаточно выделить данную фигуру и начать вносить текст ,

Далее включаем на панели управления режим «Привязки к боксу выравнивания»  выносим ещё одну фигуру «рамку для надписей» из трафарета «релейные элементы» и попытаемся приблизить рамку и мы увидим как рамка прыгнет. Теперь режим «Привязки к боксу выравнивания» требуется отключить.

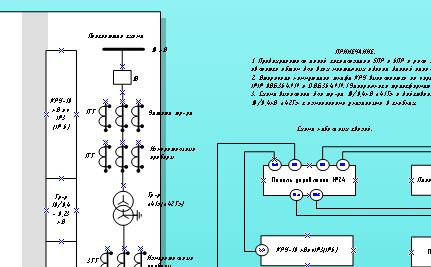

 Мы получили копию оригинала

Если данный чертёж является точной копией, а изменения или дополнения  будут вносится  через некоторое время то настоятельно рекомендуется сгруппировать данные объекты и поставить на них защиту,

выделить фигуры и «Формат»\«Защита»

 теперь обведём рамкой . Рамку можно установить командой   или фигурой (недоработано) выводим рамку и так получилось что из-за рамки не видно нашего чертежа, можно выполнить 2 действия.

1.                Выделяем рамку и выполняем команду «перемещение назад» кнопкой на панели инструментов . Данная команда может выполнять действие перемещение фигуры вперёд или назад.

2.                Выделяем рамку и из контекстного меня (кликнув правой кнопкой мыши) выбираем «Формат»\«Заполнение»  и движок прозрачность выводим до 100% (не рекомендуется т.к рамка находится впереди остальных фигур)

Далее придадим линии тип штриховки командой





.



Допустим вы собираетесь использовать этот блок для других чертежей. Для этого

1.      Создадим шаблон командой из меню «Файл»\шаблоны\новый шаблон». У нас появился новый трафарет,

2.      Мышкой  берём наш нарисованный блок и переносим его в созданный трафарет.

3.      Данный трафарет нам нужно сохранить или в составе шаблона, или можно сохранить отдельно если его потребуется использовать по мере надобности. Для того что бы сделать данное действие нужно кликнуть правой клавишей мыши по значку  находящимся в верхнем правом углу каждого трафарета. Перед вами появится контекстное меню, где на меню

«свойства» можно задать имя вашего трафарета.

 «Сохранить» и указать путь где у вас хранятся трафареты ( в папкес:\……..\Microsoft Office\Visio10\1033\Solutions\ трафареты лучше не хранить, там лучше оставить только шаблон)



«правка» разрешает (запрещает) изменение трафарета





кратко рассмотрим как можно создать свой шаблон

1.      создаём чистый рабочий лист. командой

2.      загружаем необходимые трафареты

3.      сохраняем проект «Файл»/ «сохранить как»/ «тип файла Шаблон»

4.      в папке «Solutions» создаем папку с нужным вам именем и сохраняем там файл.





Параметры настройки рабочего листа и печать документов

Редактор обладает гибкой системой настроек на рабочий лист, фактически размеры рабочего листа неограниченны, есть настройки с масштабированием листа  и  масштабирование рабочего чертежа. Имеется возможность приближения и удаления при создании чертежа. На панели управления «Стандартные» можно изменять  масштаб. Можно удерживая клавишу «Ctrl» прокручивать колесо скроллинга на манипуляторе мышь.

В меню «Вид» есть команда

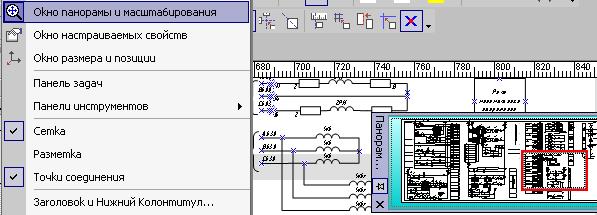

Данная команда выводит окно в котором красным квадратом выделен участок отображающий видимую часть рабочего листа, данный квадрат можно передвигать, растягивать.











.

По умолчанию размеры рабочего листа равны А4. если размеры вашего чертежа выходят за пределы вашего рабочего листа можно поступить следующим образом













1.      Подводим курсор к границе рабочего листа.

2.      Нажимаем  клавишу «Ctrl» на клавиатуре и удерживая её производим нажатие левой клавиши и удерживая обе клавиши.





Внимание : настоятельно рекомендуется в следить за размерами в высоту и не превышать в высоту чертежа свыше 2-х листов.А4.



Размеры рабочего листа берутся из из настроек на ваш принтер. Установки производятся в меню «Файл»/ «Параметры страницы»



На данном окне содержится 5 вкладок, основные это настройки «Установка печати» и «Размер страницы» на первой вкладке мы можем настроить ориентацию бумаги. Изменить установки принтера (в некоторых версиях по Win98 не работает) масштабировать выводимый вами на печать документ или расположить его на заданное количество листов (происходит масштабирование но не более чем на заданное вами количество листов по вертикали и горизонтали)

На вкладке в большинстве случаев нам потребуется только один режим

Это   данная команда позволяет нам автоматически подгонять размер рабочего листа под размер вашего чертежа что рекомендуется выполнять в первую  очередь а потом если потребуется то проводить масштабирование документа.

Командой  (на панели инструментов) можно осуществить предварительный просмотр созданного вами документа.





























































































Это основные настройки рабочего листа и чертежа перед выводом на печать.

Печать документа осуществляется командой «Файл»/ «Печать» или  на панели инструментов.









Надписи номера контактов реле лучше  производить фигурой  сначала установив фигуру на нужное место, выделяем отдельно либо левый либо правый «Х». Его можно перемещать на требуемое место стрелками.

 Любую выделенную фигуру в редакторе можно передвигать на другое место либо стрелками на клавиатуре либо подвести курсор мыши на фигуру и удерживая левую клавишу мыши перенести на требуемое место.



Данное соединение стоит делать в 2 приема

1.      выносим фигуру  «точка»и бросим её слева

2.      Соединяем из 2-х половинок одной из фигур  сперва это не привычно, но данный метод позволяет создавать чертежи крайне легко и также легко их изменять.



Совет: Создавайте узловую точку



Всегда следите какой режим привязок у вас задействован , например маркер  свидетельствует о том что включен режим привязки к точкам соединения

А маркер  свидетельствует о том что включен режим привязка к боксу выравнивания





Если требуется провести прямую рекомендуется включить команду  на панели  «Прыжки клея»

  Командой «инструмент линии»

Проводим прямые линию



Несколько спец. Функций редактора.

Если вам потребуется создать в редакторе таблицу, то, есть макрос (команда) на трафарете «Соединители, таблицы»  она позволяет задавать количество ячеек как по вертикали так и по горизонтали а также оперировать с ячейками. Добавлять убирать форматировать..

когда вы  бросаете данную фигуру на область рабочего листа вам будет предложено определить сколько будет строк и столбцов в вашей таблице.

Каждая ячейка позволяет вам вводить текст, изменять его

Если вам необходимо добавить строку или столбец, выделить определённую строку. То щёлкнув правой кнопкой мыши по таблице всплывёт  меню с набором команд













































При форматирование текста можно столкнутся с проблемой как текст прижат к одному из краёв таблицы



С помощью контекстного

Меню (правой кнопкой мыши) «формат»/ «текст» можно производить настройки для текста будет рассмотрено ниже).

 В данном случае выделяем колонку  (текст, ячейку, строку) и кликам

правой кнопкой мыши наа границе выделенного фрагмента



выбираем «формат»/ «текст» и из вкладке параграф ставим отступ справа или слева











Редактор позволяет вставлять в свой чертёж различные объекты, это как и рисунки, целые текстовые документы, таблицы

если требуется создать требуемый документ то выбираем нужный и Ок.

Рекомендую файл с начало создать в требуемом формате, например таблицы а потом произвести его вставку, это позволит проводить редактирование объекта. После вставки  можно кликнуть по вставленному фрагменту несколько раз. Также можно произвести разгруппирование объекта..









Когда готов весь чертёж его надо обвести, рекомендую сделать это по методике описанной ниже.

В редакторе есть возможность манипулировать  слоями. .

Данная команда нам даёт возможность создать слои, которые могут накладываться друг на друга, и изменять свойства этих слоёв. Можно делать например что бы все надписи  и элементы были на разных уровнях, но нам понадобится только одно это создать новый слой



Здесь всё ясно, создать , удалить прозрачность.

Колонка «видимый» даёт команду какой слой мы будем наблюдать.

Колонка «печать» даёт команду какой слой будет печать

Колонка «активный» даёт команду каким с каким слоем вы будете работать

Выполняем последовательность действий;

1.      Создаём новый слой рамка.

2.      Оставим  галочку активный только на нём

3.      Нажимаем «Ок»

4.      Обводим чертёж рамкой.(можно командой )

5.      Входим (панель команд просмотр) в режим редактирования слоёв.

6.      Убираем галочку  активный и видимы со слоя рамка и следим что бы стояла галочка «печать»

7.      Всё.

При просмотре или при печати чертежа рамка будет видна.

Можно обвести чертёж фигурой  из трафарета соединители и таблицы.



Другие способы обведения чертежа малоэффективны,



Если вы произвели копирование объекта, и когда вы командой  вставить объект вы не наблюдаете объект в центре экрана немедленно произведите отмену своего последнего действия.  .  - это ошибка редактора, вставка объекта была произведена, но в место с неизвестными координатами.





Данная инструкция находится в стадии разработки. Все интересующие вас вопросы можете направлять по semenuk@iren.ru  roman78@rambler.ru   Семенюк Роман Викторович.

г. Тулун

Т.  раб 27-557

Т. дом 27-116.

Возможные ошибки , создание элементов будет рассмотрено позже.

При правильном использовании инструкции создание релейных схем будет простым  и позволит вам сохранить нервные клетки при использовании данного редактора.

Любое изменение трафаретов шаблонов и инструкции производить с согласовании автора. Иначе

За возможный ущерб неправильным  и действиями автор ответственности не несёт

Готов выслушать любые предложения, мнения и обменяться опытом.
